| 名称 | チップマウンターアダプター部品 |
|---|---|
| 材質 | SUS303 |

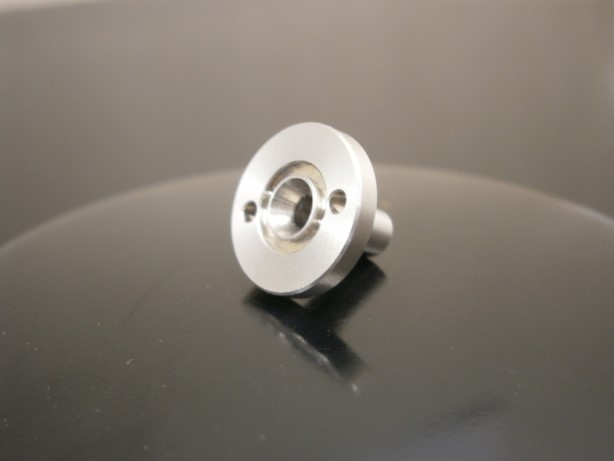

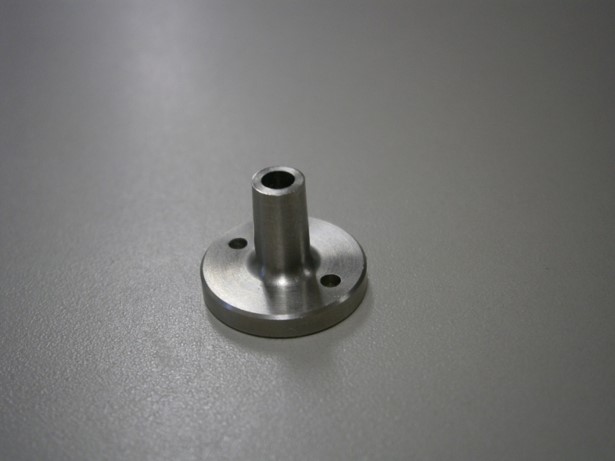

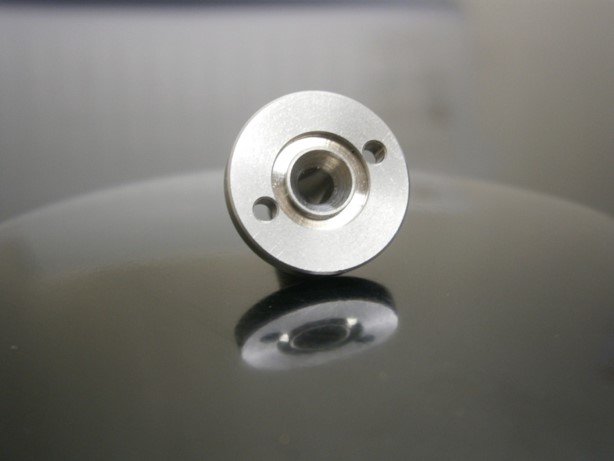

| 寸法 | Φ13×ℓ9.7 中心穴Φ2.5 偏心穴Φ1.6 端面溝Φ6.8幅0.85ｍｍ深サ0.65 |
| 制度 | 外径Φ13ｇ6（-0.006～-0.017） 軸Φ3.9±0.02 Φ4.3±0.01 偏心穴Φ1.6+0.02～+0.03） |
| 特徴 | このアダプターはΦ13のツバ部分の端面中心にΦ2.5穴、Φ1.6偏心穴が180°方向に2か所、Φ6.8幅0.85ｍｍ深サ0.65ｍｍの端面溝が加工されています。Φ4.3の軸は0.5ｍｍのみストレートで加工しその先は6ｍｍの間を基本テーパ比1/15の勾配がつけてあり先端部はΦ3.9になっています。 偏心穴Φ1.6の公差が+0.02～+0.03と厳しく設定されているため、適正なドリル選定と加工条件が必要です。 軸部のストレートとテーパの境がノギスなどの測定具では測れないので、機械の精度は絶対に必要です。 被削性、耐焼付性を向上させたステンレス鋼材で自動盤用やボルト、ナット用として使われます。 SUS304に比べて切削はじめとした加工がしやすい特徴があります。 このアダプターのように、各箇所の寸法公差が厳しく設定されている製品でも、当社独自の加工方法や適正な加工条件で安定した生産が可能で量産にも対応出来ます。 丸棒からの連続加工なのでコストも安く抑えられます。 特注部品の製作は、産業用 精密シャフト・ピン製作.comにお任せください！！ |
